Принцип роботи кондиціонера — коротка відповідь

Кондиціонер працює за принципом теплового насоса — він відводить тепло з приміщення назовні, охолоджуючи повітря у кімнаті. Основні компоненти системи — компресор, конденсор, випарник і розширювальний клапан — забезпечують циркуляцію холодоагенту, який переходячи з рідкого стану в газоподібний, поглинає тепло, і навпаки. Це дозволяє створити комфортну температуру всередині, незалежно від погодних умов назовні.

Будова кондиціонера: ключові елементи та їх функції

Для повноцінного розуміння того, як працює кондиціонер: будова і принцип дії, варто детально розглянути кожен елемент системи.

1. Компресор

Це “серце” кондиціонера. Компресор стискає холодоагент, який прибув з випарника, підвищуючи його температуру та тиск перед подачею в конденсор. Найбільш поширені типи компресорів — спіральні та поршневі. За даними Daikin, саме спіральний тип сьогодні становить понад 80% ринку завдяки своїй енергоефективності та довговічності.

2. Конденсор (зовнішній теплообмінник)

У цьому блоці гарячий газоподібний холодоагент остигає та перетворюється на рідину, віддаючи тепло навколишньому середовищу. Саме тому зовнішній блок кондиціонера іноді видає тепле повітря. Справа в тому, що конденсор відводить тепло з приміщення назовні.

3. Розширювальний клапан (капілярна трубка)

Цей компонент знижує тиск рідкого холодоагенту перед його попаданням у випарник. Завдяки цьому, у випарнику холодоагент може випаровуватись, що викликає охолодження потоку повітря в приміщенні.

4. Випарник (внутрішній теплообмінник)

Розташований у внутрішньому блоці, випарник відповідає за охолодження повітря в кімнаті. Через нього проганяється рідкий холодоагент, який, випаровуючись, поглинає тепло з повітря. Охолоджене повітря за допомогою вентилятора повертається у приміщення.

5. Вентилятори

Кондиціонер має два вентилятори — один у внутрішньому, а інший у зовнішньому блоці. Вони циркулюють повітря через теплообмінники для ефективного поглинання й віддачі тепла. Згідно з дослідженнями Mitsubishi Electric, оптимальна швидкість вентилятора може знизити споживання енергії до 20%.

6. Фільтри

Фільтри очищують повітря від пилу, алергенів, шерсті тварин і бактерій. Існують грубі, вугільні та HEPA фільтри. Якісне фільтрування — ключ до здорового мікроклімату у приміщенні.

7. Холодоагент

Речовина, яка змінює агрегатний стан при певному тиску й температурі. Сучасні кондиціонери використовують фреони типу R-32 або R-410A — вони ефективніші та менш шкідливі для озонового шару порівняно з застарілим R-22.

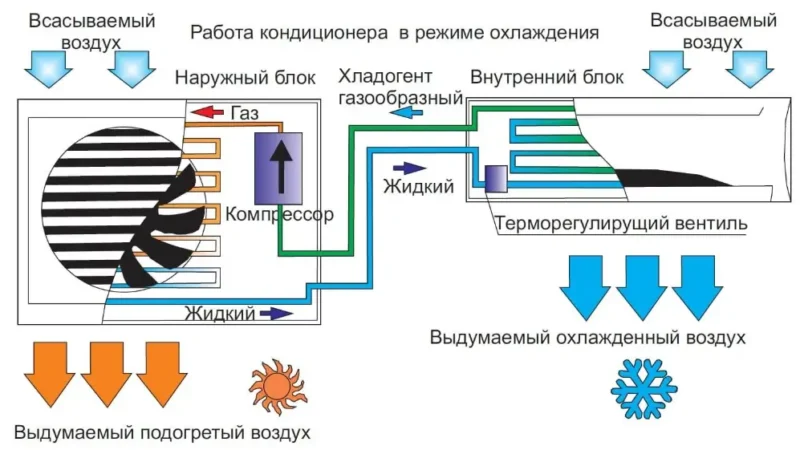

Етапи роботи кондиціонера

Розглянемо послідовність охолодження повітря в системі.

1. Стискання холодоагенту

Після поглинання тепла з приміщення, газоподібний охолоджувач подається до компресору, де стискається до високого тиску й температури.

2. Відведення тепла через конденсор

У конденсорі гарячий газ охолоджується зовнішнім повітрям і переходить у рідкий стан, віддаючи отримане тепло.

3. Зниження тиску холодоагенту

Рідкий холодоагент проходить через розширювальний клапан, де стрімко втрачає тиск та температуру, готуючись до наступної фази — випаровування.

4. Випаровування і охолодження кімнати

У випарнику холодоагент знову набирає тепло, переходячи у газ, і таким чином охолоджує повітря в кімнаті. Потім цикл повторюється.

Як функціонує кондиціонер: будова і принцип роботи на прикладі побутових моделей

Побутові кондиціонери, як-от спліт-системи, працюють ідентично до промислових моделей, але з меншими потужностями. Основна технологія охолодження конденсацією й випаровуванням незмінна. Складові ті самі: зовнішній (конденсор) і внутрішній (випарник) блоки, об’єднані фреонопроводами. За дослідженням Energy Star, спліт-системи можуть знижувати витрати на електроенергію до 30% у порівнянні зі звичайними віконними кондиціонерами.

Режими роботи сучасних кондиціонерів

• Охолодження — стандартний режим зниження температури у кімнаті.
• Обігрів — у зворотному циклі кондиціонер може обігрівати приміщення (тепловий насос).
• Осушення — зменшення вологості без істотної зміни температури.
• Вентиляція — циркуляція повітря без його охолодження чи нагріву.
• Автоматичний режим — визначається процесором системи згідно з датчиками температури і вологості.

Як працює кондиціонер у різних типах кліматичних умов

Функціонування кондиціонера багато в чому залежить від зовнішніх умов. Наприклад:

У спекотному кліматі

Компресор працює з підвищеним навантаженням. Важливо мати якісну теплоізоляцію конденсора і використання фреону з високою тепловіддачею.

У зимовий період

У режимі обігріву кондиціонер витягує тепло з повітря навіть при мінусових температурах. Моделі з інверторним компресором краще справляються з такими задачами.

Вплив кондиціонера на мікроклімат і споживання енергії

Кондиціонери створюють здоровий мікроклімат, контролюючи не лише температуру, а й вологість. Оптимальна вологість — 40–60%. Згідно з ВООЗ, перевищення цих показників може сприяти розвитку цвілі та погіршенню самопочуття.

Споживання енергії залежить від таких факторів, як площа приміщення, теплоізоляція, тип компресора (інверторний чи звичайний) та клас енергоефективності. Наприклад, кондиціонери класу A+++ споживають на 30–50% менше електроенергії, ніж моделі класу B або C.

Як працює кондиціонер: будова і принцип дії в розрізі сучасних технологій

Нові технології значно розширили можливості звичайних кондиціонерів. Деякі з них:

Інверторна технологія

Замість постійного включення/вимкнення компресора, інверторна технологія регулює його швидкість відповідно до температурних змін, знижуючи енергоспоживання до 35%.

Wi-Fi управління

За даними Statista, понад 60% нових моделей кондиціонерів мають функцію керування через мобільний додаток — це підвищує зручність експлуатації.

Іонізація та плазмові фільтри

Очищення повітря від бактерій, пилу і запахів робить кондиціонер не лише приладом для охолодження, а й для оздоровлення мікроклімату.

Які типи кондиціонерів бувають і чим вони відрізняються

• Спліт-системи — найпопулярніші для житлових приміщень.
• Мультиспліт-системи — одна зовнішня частина та кілька внутрішніх блоків.
• Касетні кондиціонери — для офісів із підвісними стелями.
• Портативні кондиціонери — мобільність, але менша ефективність.
• Централізовані системи — для великих будівель і торгових центрів.

Висновок

Розуміння теми “як працює кондиціонер: будова і принцип дії” дозволяє правильно підійти до вибору, експлуатації та обслуговування кліматичної техніки. Основні процеси — циркуляція холодоагенту, стискання, теплообмін — забезпечують ефективне охолодження чи обігрів повітря незалежно від зовнішнього середовища. Завдяки сучасним технологіям кондиціонери стають не лише комфортним інструментом, але й енергоефективним пристроєм, що піклується про здоров’я мешканців. Обирайте пристрій відповідно до своїх потреб та не забувайте про регулярне обслуговування — і ваш кондиціонер прослужить роки із максимальною ефективністю.
